פורסם: ספטמבר 2026 | מאת Allytech הנדסה צוות, Ningbo Allytech Imp. & Exp. ושות' בע"מ
אם בלוק הכותרת שלך כתוב ISO 2768-mK, החצי "K" מצביע על מסמך שכבר אינו קיים. ISO 2768-2:1989 הוסר והוחלף ב-ISO 22081:2021 - וההחלפה אינה החלפת שולחן.
חצי ה"מ" עדיין בחיים. אבל ISO 2768 Edition 2 ישב בשלב 60.00 (ממתין לפרסום) מאז 2 ביוני 2026; כשהיא נוחתת הוא יספוג את ISO 2768-1:1989 וישנה את האופן שבו קורא ISO 2768-m לא מוסמך.
אז ההסבר יושב במקום מוזר: לא טועה מספיק כדי להידחות, לא מספיק חזק כדי לאכוף אותו. זה מעביר בשקט את הסיכון למי שבודק את החלק האחרון.
מאמר זה מכסה את מה שקרה, מדוע הנסיגה של ISO 2768-2 והחלפתו ISO 22081 היא בעיה בחוזה ולא אקדמית, וכיצד לכתוב סובלנות כלליות בבלוק כותרת ציור כך שהטיעון הבא לעולם לא יסלים.
לא - חצי ממנו בטל. והחצי ששרד עושה הרבה פחות ממה שרוב הקונים מניחים.
mK הוא קיצור של שני מסמכים נפרדים שחוברים זה לזה:
✅ m → ISO 2768-1:1989, סובלנות כללית למידות ליניאריות וזוויתיות. ארבע מחלקות: f (דק), m (בינוני), c (גס), v (גס מאוד). עדיין בתוקף.
✅ K → ISO 2768-2:1989, סובלנות כללית למאפיינים גיאומטריים. שלוש כיתות: ח, ק, ל. נסוג. ההחלפה שלו, ISO 22081:2021, אינה טבלת חיפוש שתוכל להמיר אליה.
הנקודה השנייה היא זו שנושכת. הנסיגה של ISO 2768-2 והחלפתו ISO 22081 לא מסרה טבלת המרה: ISO 22081 יושב בתוך מסגרת ה-GPS ISO 8015 ודורש ציון נתונים מפורש על השרטוט. אין תרגום "מחלקה K שווה X מ"מ", מכיוון שהמסמך החדש הפסיק בכוונה לחלק ברירות מחדל גיאומטריות גורפות. שרטוט מהיום שעדיין אומר mK מפעיל אפוא תקן ללא יורש מוגדר.
יש פער שני ושקט יותר. תקן ISO 2768-2 מעולם לא כיסה מיקום, קואקסיאליות או פרופיל - רק ישרות, שטוחות, ניצבות, סימטריה ויציאה מעגלית. פיר מסובב שהציור שלו מרמז על קונצנטריות דרך תו מיקום מעולם לא היה מוגן על ידי "K" מלכתחילה. לצפות שההסבר הזה ישלוט בהזנחה זה כמו לבטח את הבית של השכן.
מה בעצם מחלקה m מאפשרת (ISO 2768-1:1989, טבלה 1):
אורך נומינלי | כיתה ו | כיתה מ |
0.5 עד 3 מ"מ | ±0.05 | ±0.1 |
3 עד 6 מ"מ | ±0.05 | ±0.1 |
6 עד 30 מ"מ | ±0.1 | ±0.2 |
30 עד 120 מ"מ | ±0.15 | ±0.3 |
120 עד 400 מ"מ | ±0.2 | ±0.5 |

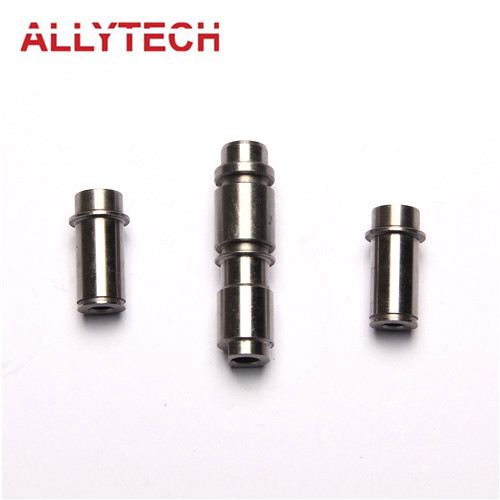

קרא את זה נגד מחרטת CNC. סיכה מסובבת של Ø20 מ"מ מתחת לדרגה m מותר ±0.2 מ"מ. מרכז סיבוב CNC מודרני מחזיק ±0.05 מ"מ בלי לנסות. הסבר ברירת המחדל הוא לפיכך רופף פי ארבעה ממה שהתהליך מסוגל - הוא מגן על הספק, לא על הקונה.
וברירות המחדל מפסיקות מוקדם ממה שאנשים חושבים:
הנה העלות. מגרש של 10,000 חלקים במחיר של 0.85 ליחידה הוא **8,500** בישיבה על רציף בזמן ששני מהנדסים מתווכחים על איזו מהדורה חלה. אז שאל את השאלה לפני שזה קורה: האם ספק יכול לדחות חלקים בגלל תקן סובלנות שנמשך? בדרך כלל כן - כי הציור מעולם לא אמר מה המשמעות של "K", אז לא היה מה למדוד נגדו.
בקצרה: ISO 2768-mK הוא הסבר חצי מת - החצי הגיאומטרי מתייחס לתקן נסגר ללא יורש שניתן להמרה, והחצי הליניארי בדרך כלל רופף פי 4 מיכולת הסיבוב בפועל של הספק שלך.
אתה לא מצייר מחדש. אתה מקפיא את המהדורה ונותן לה שם. שלוש שורות טקסט פותרות 90% ממנו.
שרטוט הוא מסמך חוזה. המהדורה השולטת היא זו שהזמנת הרכש שלך מפעילה - לא החדשה שפורסמה. שתיקה לגבי השנה היא מה שיוצר את המחלוקת, ולכן התפקיד הוא לא לצייר מחדש: זה איך לכתוב סובלנות כלליות בגוש כותרת של ציור כך שהמהדורה השלטת תהיה חד משמעית.
אוֹפְּצִיָה | מה שאומר בלוק הכותרת | הכי טוב עבור |
א - הקפאת המורשת | ליניארי וזוויתי: ISO 2768-1:1989 class m. גיאומטרי: ISO 1101 כמפורט בנפרד. הוסף: ISO 2768-2 לא הופעל. | חלקים קיימים, פרויקטים ארוכי טווח |
B — GPS מלא | ISO 8015:2011 + ISO 22081:2021 + ISO 1101, נתונים המצוינים בכל תכונה | עיצובים חדשים, לקוחות האיחוד האירופי |
C - נתיב ארה"ב | ASME Y14.5-2018 (R2024), נתונים על כל תכונה, ללא הסבר ISO 2768 | לקוחות צפון אמריקה |
אפשרות א' מכסה את רוב המקרים: היא שומרת את המספר שהחנות כבר מבינה ומסירה את המצביע המת. אפשרות ב' עולה שעות הנדסה אמיתיות כי כל תכונה צריכה נתון מפורש - שווה את זה בפלטפורמה חדשה, כואב על מספר חלק בן 12 שנים.
ואז שים את זה ב-PO, לא רק בציור:
"טולרנסים: מידות ליניאריות וזוויתיות לפי ISO 2768-1:1989, class m, אלא אם צוין אחרת. סובלנות גיאומטריות לפי ISO 1101 כמפורט בנפרד; ISO 2768-2 לא מופעל. שרטוטים שאינם מציינים שנת מהדורה ייקראו מול צו המהדורה הנוכחי במועד זה."
המשפט האחרון הזה הוא זה שאנשים שוכחים, והוא קובע מי משלם.
שני הרגלים שמחזירים את עצמם:
✅ שלחו את הציור בחזרה, אל תספגו את העמימות. כאשר בציור של לקוח כתוב mK, השב בשלוש שאלות: איזו מחלקה גיאומטרית חלה על איזו תכונה, מאיזה נתון נמדדת היציאה, והאם עדיין מיועד ISO 2768-2. ספק שחותם בשקט הוא הבעלים של הטיעון מאוחר יותר. השאלה שלעולם לא תרצה לענות עליה ב- Good-in היא האם ספק יכול לדחות חלקים בגלל תקן סובלנות שנמשך - ליישב את זה בשחרור השרטוט.
✅ בדוק אם "m" כבר רופף מדי לפני שאתה מהדק אותו. ציון יתר עולה כסף: העברת תכונה שהופכת מדרגה m ל-±0.02 מ"מ מוסיפה לעתים קרובות מעבר גימור או שלב שחיקה, ומדדי מיקור ציבוריים מציבים זאת ב-1.5× עד 3–5× ממחיר היחידה עבור תכונות קטנות. תחילה תקן את העמימות; להדק רק היכן שההרכבה דורשת זאת.
בקיצור: תן שם את שנת המהדורה, שחרר את ההפניה המתה ל-ISO 2768-2, ציין את הנתונים במפורש, והוסף את סעיף "המהדורה הנוכחית בתאריך ההזמנה" - השילוב הזה סוגר את הפער שמאפשר לספק לדחות חלקים עבור תקן סובלנות שנמשך.
האם הנסיגה מ-ISO 2768-2 מבטלת שרטוטים שכבר פרסמתי? לא. שרטוטים שפורסמו נשארים מסמכי חוזה תקפים, והמהדורה שהם מפעילים עדיין שולטת בהם. הבעיה היא שרטוטים שמציינים תקן לפי מספר ללא שנה - אלה משאירים את המהדורה הרלוונטית פתוחה כעת, כאשר חצי אחד אינו קיים יותר. הוסף את השנה בגרסה הבאה.
מה החליף את ISO 2768-2 לסובלנות גיאומטרית? ISO 22081:2021. זה לא תחליף ל-Drop-in - הוא יושב בתוך מסגרת ה-GPS ISO 8015 ודורש ציון נתונים מפורש ולא משתמע באות כיתה. עבור ברירות מחדל של שמיכה ללא עבודת ציור נוספת, שמור על ISO 2768-1:1989 עבור מידות ליניאריות וזוויתיות וציין גיאומטריה בנפרד לפי ISO 1101.
האם ISO 2768 Edition 2 ישנה את המשמעות של class m? אולי - וזו הסיבה שכדאי לך להקפיא את השנה עכשיו. מהדורה 2 נמצאת בשלב 60.00 (ממתין לפרסום) מאז 2 ביוני 2026. היא מורידה את הסיומת -1, אז לאחר פרסום, ISO 2768-m לא מוסמך יצביע על המסמך החדש במקום על הטבלה משנת 1989. אמת תמיד את המהדורה המופעלת על ידי מפרט הפרויקט שלך לפני שחרור ערכת ציור.
אנו בודקים בלוקים של כותרות ותוספי סובלנות כחלק מהצעת מחיר - ללא תשלום, ללא התחייבות. שלח ציור ואנו נסמן אילו הסברים אינם חד משמעיים, אילו רופפים מהנדרש, והיכן הידוק באמת יעלה כסף.

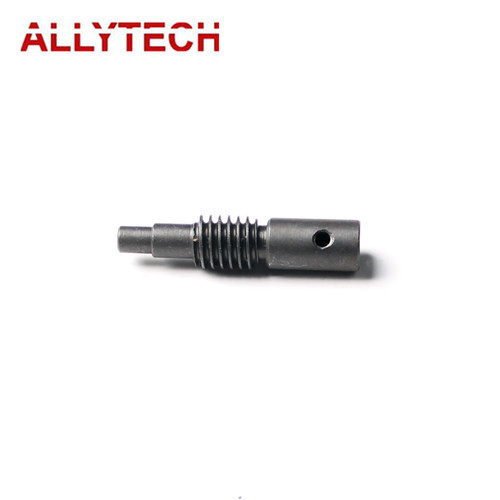

✅ טווח סיבוב CNC: Ø0.5–300 מ"מ × 750 מ"מ — אב טיפוס לנפח ✅ MOQ 1 חתיכה ליצירת אב טיפוס וסקירת שרטוט ✅ 30,000–500,000 יח'/קיבולת חודש, 91–100% מהפלט מיוצא ✅ הצעת מחיר ורישום לפי הערכות 48-שעה
? [מייל המכירות שלך] · ? allytechchina.com
שלח קובץ PDF או STEP ובקש את בדיקת הסובלנות הכללית - המסלול הזה מגיע למהנדס, לא לתיבת דואר נכנס של מכירות.
